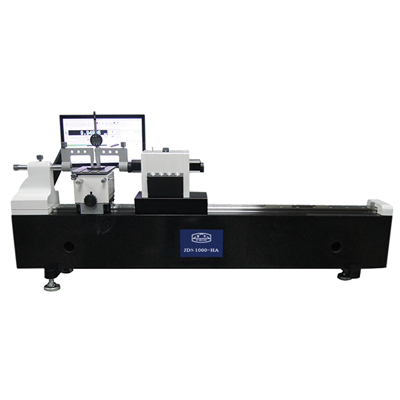

| 产品描述 | 高精度测长机主要用于对各种工件内、外尺寸的绝对测量和比较测量。测量对象包括量块、光滑塞规、光滑环规、螺纹塞规、螺纹环规，外径千分尺校对棒、内径千分尺、指示表，卡板等 |
特点
德国高精密反射光栅系统，测量精度高；
温度误差实时补偿，配有温度传感器，能自动完成温度误差的实时补偿；
基座采用优质花岗石基座，刚性和稳定性好；
测量主轴采用优化方形设计，确保测量时运动性的稳定性；
测量附件齐全，使用范围广，可满足不同的测量要求；
拐点图示窗：软件界面上带有拐点图示窗，操作十分方便；
检测各类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。
软件内置量块、环规、塞规、卡规、校准杆、尺类。内置表类及其它39种标准数据库，满足多种检定规程、标准，可根据规程、标准自动进行检测结果判定；
报表输出：测量数据可按被测件名称、编号、检定员、送检单位、设备编号、检定日期和有效日期等进行报表输出、输出格式有WORD、EXCEL两种，也可根据用户需求定制报表输出格式。
详细技术参数请咨询服务工程师
型 号 | JD700-HA | JDS1000-HA | |||
绝对测量范围 | 外尺寸 | 0~700mm | 外尺寸 | 0~1000mm | |
内尺寸 | 12~580mm | 内尺寸 | 12~920mm | ||
分辨力 | 0.05μm | ||||
示值误差 | ±（0.2+L/1000）μm，其中 L为被测长度, 单位为mm | ||||
重复性 | 0.2μm | ||||
测量力 | （0.5~2.5）N可调变档 | ||||
万 | 垂向行程 | 0~70mm | |||
能 | 横向行程 | 0~40mm | |||
工 | 水平浮动 | 10（mm） | |||
作 | 旋转 | ±3º | |||
台 | 摆动 | ±3º | |||
负载 | 10KG | ||||
螺纹测量 | 外螺纹最大： M100 | ||||
阿贝测轴移动范围 | （0－16）mm | ||||
顶针架最大夹持直径 | 当长度在0~170时: Φ100(mm) | ||||
当长度在170～205时: Φ90(mm) | |||||
量块量棒支架 | 量块支架（mm）：支承量块长度范围：至1000 | ||||
量棒支架（mm）：支承量棒长度范围：至1000 | |||||
量块研合架 | 研合量块长度范围：至100mm | ||||
工作环境要求 | 室温：（20±0.4）℃；温度变化，每小时不应超过0.3℃； | ||||
校准环境要求 | 室温：（20±0.2）℃；温度变化，每小时不应超过0.2℃；（湿度、温度、震动满足测量条件） | ||||
电源 | （220±22）V，无干扰源，接地良好。 | ||||
