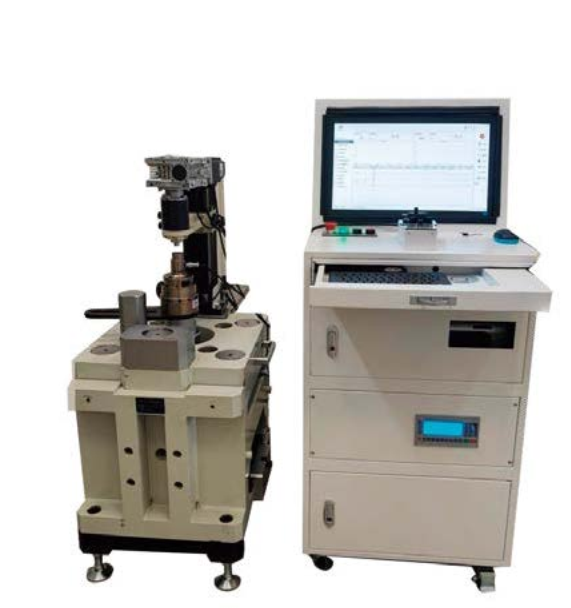

EMC电动加载扭矩倍增器检定仪

产品组成
◆该设备主要由输入端传感器、输出端传感器、检测单元及处理单元四大主体及配套转接头等附件组成。
◆检测单元由重型框架组件、悬臂加载组件、电控提升组件及电动加载机构等组成，具备二轴式位移作动能力，通过电机驱动实现半自动辅助加载。结构形式满足同轴式、平行轴式倍增器、液压扭矩扳手的检测。
◆处理单元由移动机柜、工控机、扭矩信号采集系统、操作面板、显示器、打印机等组成，用于检测数据的处理、运算、显示、储存及输出。
◆电动加载机构由伺服电机、蜗轮减速器及末级减速器组成，将电机输出力矩减速并放大，以满足输入端扭矩需求。同时利用蜗轮减速器的防逆转特性，保证加载机构以正确方向稳定输出扭矩。
◆扭矩信号采集系统主要用于被检工具在加载过程中产生的扭矩值输出转换为电信号，再将其转换为数字信号，提供给工控机进行数据处理、存储及分析。配套显示器用于显示输入端及输出端扭矩、重复性、扭矩比、方位误差及扭矩比误差参数，最终检测数据可由打印机输出实现纸质档案。
