角尺、水平尺检定仪

货号:
角尺、水平尺检定仪
详细介绍

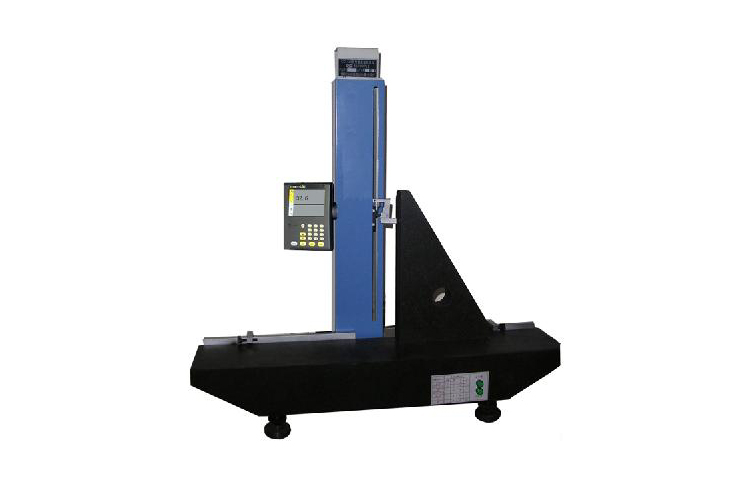

    该仪器属于我国先进的新型精密测试装置。 可用来检测尺寸至500mm的0—2级各种类型的直角尺(内外角)、圆柱角尺和刀口型直角尺;  尺寸至300×300mm各种规格的框式水平仪的,各个工作面及V型槽对水平泡的零位(条式水平仪);  还可用来检测较高准确度的尺寸至500mm机械零件的垂直度;  也可当作具有大型工作台面的直立式比较仪使用。

参数项目     型号
B
E型(计算机)
测量范围/mm
0—500
0—500
扭簧比较仪分度值/mm
0.001
分辨率:0.00025
工作台的直线度/μm
1.5 / 750×138 mm
1.0 / 750×138 mm
示值变动性/μm
±0.5
±0.2
示值误差/μm
±(0.5 + L / 300)
L为被测长度以mm为单位)
±(0.3 + L / 500)
L为被测长度以mm为单位)
体积/mm3
750×138×750
750×138×750mm3
重量/kg
40
40

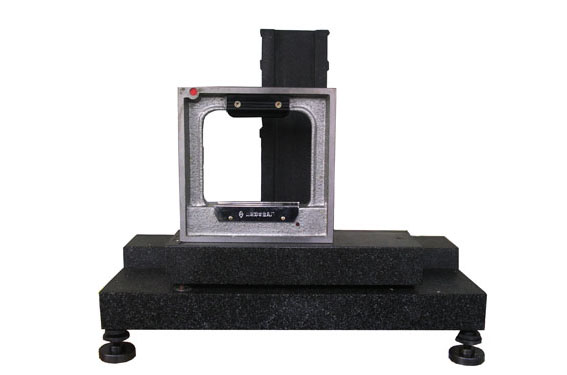

    水平仪零位检定器是一种测量小角度的器具,主要用来测量相对于水平位置的倾斜角度。水平仪的零位正确性,直接影响被测角度的准确度,因此在水平仪校准规范中,把零位误差作为一项主要的检定项目。
    SLQ-300B型水平仪零位检定器,可用来检定条式和框式水平仪的零位误差,以及调整水平仪气泡的安装零位,此检定器符合条式和框式水平仪校准规范的技术要求,具有准确度高,稳定性强,操作方便和功能齐全等优点。
检定仪微动手轮的转动通过机械机构变换为工作台的小角度倾斜,传感器及相关电子线路记录和处理这一倾斜变化,以数字形式显示在显示屏上。
技术参数
(1)测量范围:150-300mm 条式水平仪;300×300mm及以下尺寸的框式水平仪
(2)调整零位工作台的平面度:330×100mm符合零级平板要求
(3)平行平尺的准确度:平面度0.6μm/300mm    平行度1μm/300mm
(4)芯轴的准确度:园锥度1μm/ф36×300mm
(5)整机的测量变动性:2μm/m
(6)体积:500×200×240mm
(7)重量:32kg

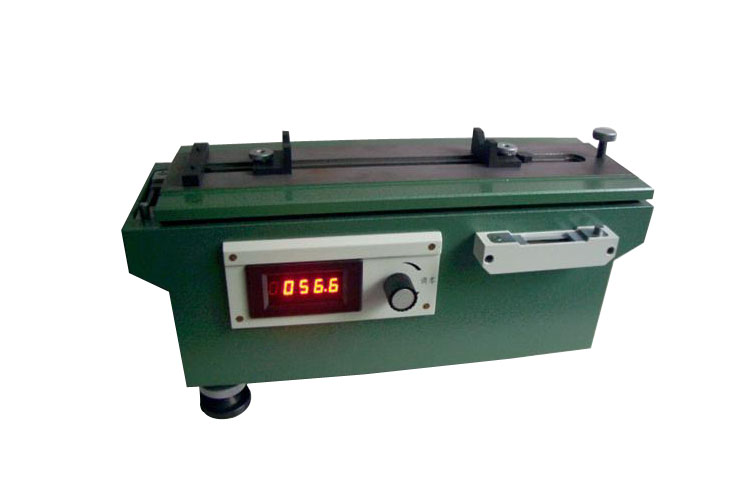

        YN-101S型数显式水平仪示值检定仪是一种测量小角度的精密仪器,可以直接显示分秒角度值,读数直观。主要用于校验各种钳工水平仪、框式水平仪和结构水平器具的示值误差、分度误差、均匀性等技术指标。具有准确度高、稳定性好、数据直观、操作方便的特点。
检定仪微动手轮的转动通过机械机构变换为工作台的小角度倾斜,传感器及相关电子线路记录和处理这一倾斜变化,以数字形式显示在显示屏上。
技术参数:
测量范围:≥±300″
数显分度值:0.1″,示值变动性:±0.3″
综合示值误差:±(0.3+标称分度值的5%) ″
纵向及横向水准器格值:20″
可测工件最大尺寸(当有左右挡块时):250mm
仪器尺寸与重量:384×150×202 mm(长×宽×高) ,约10 kg
