DNC R系列动力定扭工具检测仪是一种多功能的检测设备，配合不同的扭矩传感器可对电动/气动定扭工具、油压脉冲工具、各类充电定扭工具、拧紧机（轴）以及扭矩扳手进行检测评估，测试系统可以测量扭矩、转角和转数。并且具有工具管理、数据分析、图形曲线显示等功能。
2. DNC R系列动力定扭工具检测仪主要适用于应用各类动力定扭工具的生产现场，可以对实际工位上的动力定扭工具实现在线检测与调试。
3. 实际配置：

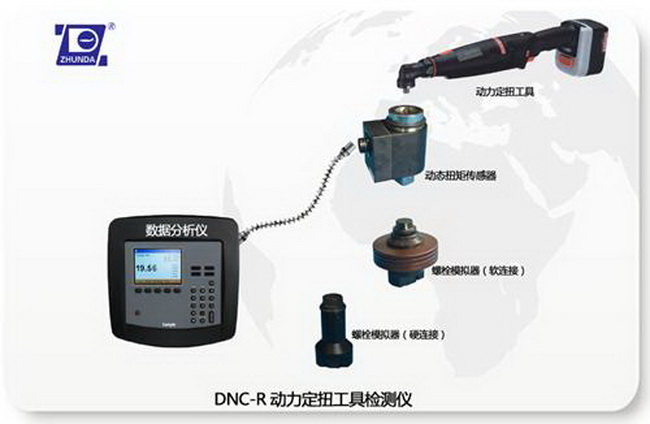

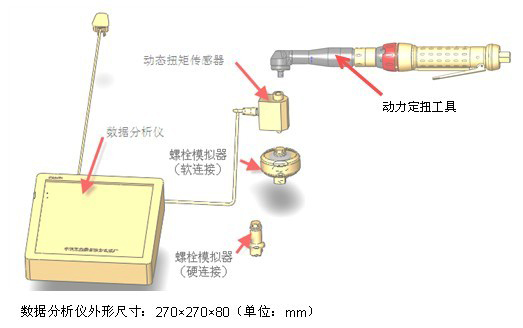

1). DNC R系列动力定扭工具检测仪共用一个数据分析仪，可以配置多个传感器及相应的螺栓模拟器（软联接和硬联接各1个）。
2). 传感器配置有50N.m（5～50N.m）, 200N.m（20～200N.m）, 500N.m（50～500N.m）, 1000N.m（100～1000N.m）四个传感器，能覆盖5～1000N.m的量程范围。
3出厂标配1个传感器，客户可以根据实际需求选择传感器配置数量。客户对小于50N.m大于1000N.m的传感器有配置需求时，可定制。
4. 技术参数：
1). 扭矩覆盖范围：5～1000N.m，由多个不同量程的动态扭矩传感器组成，能智能识别各个不同量程传感器的参数数据，各量程通道工作参数各自独立，可相互转换并有对应的通道显示；
2). 测试精度：测量范围在满量程的10％～20％，系统精度为读数的1％；
测量范围在满量程的20％～100％，系统精度为读数的0.5％；
3). 检测物理量：扭矩 （单 位： 扭矩 N•m，N•cm，kgf•cm，Ibf•ft，Ibf•in）；
角度 （单 位：度）；
脉冲 （单位：个数）；
4). 安全设置：校验、控制密码保护，量程超限；
5). 显示：测量单位，测试值，极限值，日期/时间，动态曲线图；
6). 数据存储/检索：海量数据存储，检索，统计分析，通过数据管理软件实现检测数据库的建立 和生成，输出特定格式的检测报表文件；
7). 检测数据管理：可实现数据的实时打印、输出，可编程设置日期／时间、报警高低限制及自动清除、存储和打印功能，能调回并查看存储的数据，对存储检测数据进行质量统计分析。
| 型号
|
DNC50R
|
DNC200R
|
DNC500R
|
DNC750R
|
| 量程范围（N.m）
|
5~50
|
20~200
|
50~500
|
100~1000
|
| 传感器（N.m）
|
50
|
200
|
500
|
750
|
| 传感器对接方孔、方榫（mm）
|
10×10
|
12.5×12.5
|
20×20
|
25×25
|
| 模拟器（软连接/硬连接）（N.m）
|
50
|
200
|
500
|
1000
|
| 精度等级
|
传感器为满量程10%-20%的系统精度等级为±1%；
传感器为满量程20%-100%的系统精度等级为±0.5%。
|
| 重量（Kg）
|
≤4Kg（数据分析仪）
|
| 配置说明
|
1、标配为1个数据分析仪和1个传感器；
2、客户可以共用1个主机（数据分析仪），也可根据实际需求配置多个不同量程的传感器；
3、客户可根据实际需求选配软连接和硬连接的螺栓模拟器。
|
